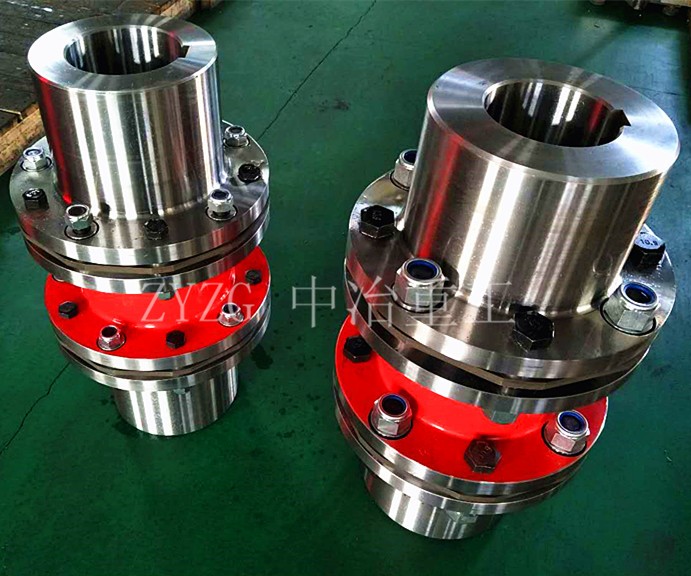

膜片聯軸器靠膜片的彈性變形來補償所聯兩軸的相對位移，是一種高性能的金屬彈性元件撓性聯軸器。膜片聯軸器高扭矩剛性和高靈敏度，零回轉間隙，順時針與逆時針回轉特性相同，不銹鋼膜片補償徑向、角向和軸向偏差夾緊螺絲固定。為了防止膜片在高速運轉發生的微動磨損，導致膜片螺栓孔出現微裂而損壞，可在膜片之間涂以二硫化鉬等固體潤滑劑。
膜片聯軸器至少由一個膜片和兩個軸套組成，膜片被用銷釘緊固在軸套上一般不會松動或引起膜片和軸套之間的反沖。有一些是兩個膜片的，也有提供三個膜片的，中間有一個或兩個剛性元件，兩邊再連在軸套上。單膜片聯軸器和雙膜片聯軸器的不同之處是處理各種偏差能力的不同，鑒于其需要膜片能復雜的彎曲，所以單膜片聯軸器不太適應偏心，而雙膜片聯軸器可以同時曲向不同的方向，以此來補償偏心。
膜片厚度從內徑向外雙曲線規律減小，以保持等強度條件，其材料利用率高，整體性好，特別適用于高速傳動，但膜片的制造精度較高。膜片聯軸器屬金屬彈性元件撓性聯軸器，其依靠金屬聯軸器膜片來聯接主、從動機傳遞扭矩，具有彈性減振、無噪聲、不需潤滑的優點。如果在使用中誤用或沒有正確安裝則很容易損壞，偏差在聯軸器的正常運轉的承受范圍之內。
膜片聯軸器所聯接的兩軸，由于制造及安裝誤差，承載后的變形以及溫度變化的影響等，會引起兩軸相對位置的變化，往往不能嚴格的對中。我們根據聯軸器有無彈性元件、對各種相對位移有無補償能力，即能否在發生相對位移條件下保持聯接功能以及聯軸器的用途。膜片聯軸器適應在高溫和惡劣環境中工作，并能在有沖擊、振動條件下動行。
