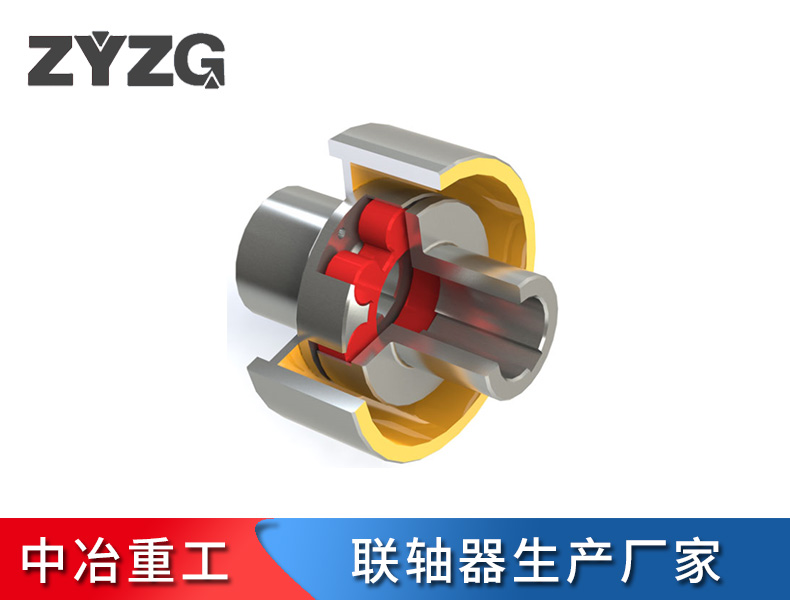

零間隙爪型聯軸器由兩個金屬軸套（通常采用鋁合金材質，也可以提供不銹鋼材質）和一個梅花聯軸器間隔體結合而成。梅花間隔體有多個葉片分支，像滑塊聯軸器一樣，它也是通過壓擠來使梅花間隔體和兩邊的軸套吻合，并以此保證了其零間隙性能。與滑塊聯軸器不同的是，梅花聯軸器是通過壓擠傳動的而滑塊聯軸器是通過剪力傳動的。
該方法便于安裝和拆卸不會對軸心造成損壞，這是一種非常常見的固定方法，對于大扭矩的傳動要求為了防止軸向滑動，梅花聯軸器的安裝和定位通常與定位螺釘和緊固螺釘結合使用。梅花聯軸器采用高密度鑄鋼材質其材質一般分為35號鑄鋼和45號鑄鋼，主要區別在于密度和硬度等級的區別俗稱鋼號區別。梅花聯軸器是將一個整體的梅花形環裝在兩個形狀相同的半聯軸器的凸爪之間，以實現兩半聯軸器的連接。
通過凸爪與彈性環之間的擠壓傳遞動力，通過彈性環的彈性變形補償兩軸相對偏移，實現減振緩沖。梅花聯軸器結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中場合，梅花聯軸器工作穩定，具有良好的減振、緩沖和電絕緣性能。具有大的軸向、徑向和角向補償能力，梅花聯軸器聚氨酯彈性元件不怕油，承載能力大，使用壽命不錯，無需潤滑，維護工作量少，可連續長期運行。
在使用零間隙爪型聯軸器時，使用者一定要注意不能超過生產商給出的元件的最大承受能力，否則梅花間隔體將會被壓扁變形失去彈性，預加負荷消失，導致失去零間隙的性能。彈性柱銷聯軸器利用若干非金屬彈性材料制成的柱銷，置于兩半聯軸器凸緣孔中，通過柱銷實現兩半聯軸器聯接，該聯軸器結構簡單裝拆替換彈性元件比較方便不用移動兩聯軸器。
