膜片聯軸器能夠補償?shù)牟粚χ行问桨ń窍颉M向和軸向，旋轉軸系運行時出現的實際偏移往往是不對中的形式導致的，因此膜片聯軸器實際工作時的載荷及變形比較復雜。膜片作為膜片聯軸器的關鍵彈性元件，工作時承受的主要負荷。膜片動應力將導致膜片和螺栓的疲勞破壞，因而準確地計算動靜復合應力，是預測膜片聯軸器壽命、保證膜片式聯軸器可靠工作的關鍵。
當膜片聯軸器旋轉時，其角向偏移將產生交變應力，每旋轉一周循環交變一次。膜片在單獨承受某一種載荷時的應力分布情況，而對于膜片實際承受復雜載荷時的動靜復合應力較少涉及。兩螺栓孔之間的膜片段可等效為懸臂梁，膜片聯軸器在單獨承受轉矩、離心載荷、軸向偏移以及角向偏移時膜片內部應力，但是其不足是無法考慮螺栓孔周圍區域應力集中效應的影響，導致應力與實際應力有較大的差距。

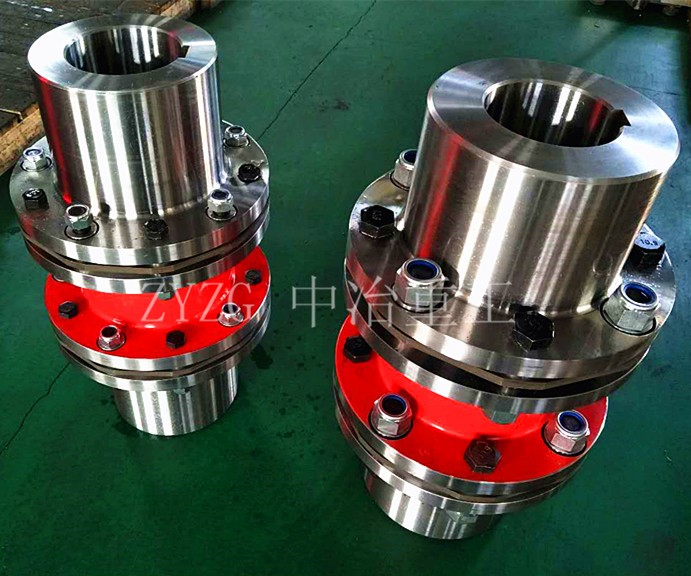

膜片聯軸器廣泛應用于艦船、航空、石油化工、機械制造等領域，其撓性元件是由一定數量的薄金屬膜片疊合而成的膜片組。在工作時轉矩從主動法蘭盤輸入，經過沿圓周間隔布置的主動傳扭螺栓將轉矩傳輸至金屬膜片，再由膜片通過從動螺栓傳至從動法蘭盤輸出。它通過高強度合金膜片組產生彈性變形來實現聯軸器的撓性傳動，利用膜片的柔性來吸收輸入輸出軸間的相對位移，從而補償傳動軸系各個連接部分由于各種因素引起的殘余不對中。
膜片聯軸器靠膜片的彈性變形來補償所聯兩軸的相對位移，是一種高性能的金屬強元件撓性聯軸器。補償兩軸線不對中的能力強，與齒式聯軸器相比角位移可大一倍，徑向位移時反力小，撓性大，允許有的軸向、徑向和角向位移。傳動效率高，可達91%，特別適用于中、高速大功率傳動。膜片聯軸器結構簡單、重量輕、體積小、裝拆方便，不必移動機器即可裝拆，不需潤滑，能準確傳遞轉速，運轉無轉差，可用于機械的傳動。
